本产品泵体泵盖及过流部件:该系列泵为卧式、垂直中形式、双泵壳结构渣浆泵。泵体和泵盖带有可更换的金属内衬,内衬材质为高铬耐磨合金材料,内衬可一直用到磨穿为止,延长维修周期,降低运行成本。泵的出口方向可按8个角度旋转安装。
轴承组件:泵的轴承组件采用圆筒式结构,便于调整叶轮与前护板的间隙,维修时可整体拆出。轴承采用油脂润滑。
轴封(密封):泵的轴封型式有填料密封、付叶轮密封、 机械密封。
传动方式:有V型三角带传动、弹性联轴传动、齿轮减速箱传动、液力
偶合器传动、变频驱动装置、可控硅调速等。其中V型三角带传动有 CL、CV、CR、ZL、ZV、ZR传动。
整体性能:泵的性能范围宽、汽蚀性能好、效率高。可采用多级串联技术,以满足远距离输送。过流部件有多种金属可供选用,并且增加深度。 采用多种速度和多种变型方式。使用寿命长,运行效益高,能满足多类恶劣的输送条件。

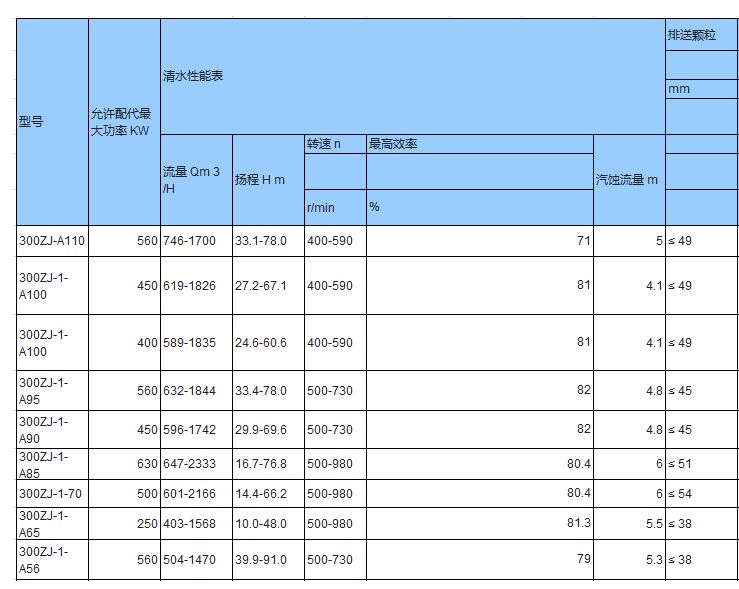

本系列产品设计为单级、单吸、离心式渣浆泵。按结构形式分为卧式(EZJ系列)和立式(EZJL系列)。卧式泵按出口直径分为350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm等多种规格;每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。
泵体采用双泵壳结构,方便更换过流部件;根据压力需要外泵壳采用球墨铸铁或灰铸铁,内泵壳采用高铬抗磨白口铸铁或铸钢。
EZJ系列渣浆泵主要是用来输送含有固体颗粒的磨蚀性浆体,如选矿厂处理精矿和尾矿、电厂除灰渣、选煤厂输送煤泥和重介选煤、海岸河道采矿作业输送矿浆等。;根据用户需要可串联进行运行。
密封形式:EZJ系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。
(1)副叶轮动力密封:副叶轮密封利用叶轮与串联的副叶轮产生的压力密封,填料或唇口密封作为停车密封。在泵进口正压力值不大于泵出口压力值10%时的单级泵或多级串联的第一级泵,可以采用这种密封形式。它可以在没有轴封水的情况下运行,不稀释矿浆、密封效果好等特点。但将增加功率消耗(一般需增加轴功率的5%左右)。填料密封是常见的一种轴封形式,适用于各种工况条件,可匹配聚四氟乙烯填料、石墨填料等特殊材质,可用于腐蚀性或高温条件下。它具有结构简单、维修方便等优点。
(2)机械密封:采用国际领先的密封技术,密封效果好。集装式结构使安装与更换更方便,不同的结构形式适应不同的工况条件。磨擦副材料采用高硬度陶瓷及合金材料,机械密封和密封箱设计与配合符合介质流动状态,因而具有较高的抗磨性和抗震性,在各种恶劣的工况下均能保证客户满意。
1、操作注意事项
A、泵只允许在规定的参数范围内运转;
B、泵不允许在吐出阀门关闭或关到很小开度下运转。否则导致泵发热,降低寿命。如果泵是安装在一个并联系统中,每台泵都要在特定的参数下运行以保障泵的流量;
C、泵不能关闭吸入口阀门运行。否则使泵发生干转,导致泵零件损坏;
D、泵输送介质不能含有空气或者气体,否则会使泵的流量和扬程不可能准确的测出,同时会产生研磨损坏零件。
2、泵启动前检查
A、启动泵前,应先盘动转子,检查转子是否灵活;
B、检查全部螺栓、管路引线的联接是否紧固和泵周围的安全情况;
C、检查全部仪表、阀门及仪器是否正常
D、检查油环位置、油位计的油位是否正常;
E、检查电动机的转向是否与泵的转向一致。
3、泵的启动
A、打开泵的吸入阀和水封水管路的阀;
B、关闭泵的出口闸阀、压力表旋塞;用输送的液体或抽真空系统排除吸入管和泵体内空气;泵内无液体时不允许启动,否则会损坏零件。
C、启动电机,待泵运转正常后,打开压力表旋塞,慢慢开启泵出口闸阀,观察压力表和开关的指示,按出口压力表读数控制泵给定的扬程。
4、泵的运行
A、本型泵靠内平衡机构平衡轴向力,平衡装置有平衡液体流出,平衡液体由平衡水管接至吸入段或在平衡室外设置一短管,平衡液体经短管流向泵外,为保证泵正常运行,平衡水管绝对不允许堵塞;
B、本型泵滚动轴承均无冷却装置,轴承温升变化反应了泵的装配质量,轴承温升不得高于环境温度35摄氏度,最高温度不应高于75摄氏度;
C、本型泵转子在运行中存在一定的轴向游动,应保证电机和水泵两联轴器端面间的间隙值;
D、泵在运行期间每隔一定的时间应检查仪表、泵的转速和叶轮、密封环、导叶套、平衡盘、轴套的磨损情况,磨损量过大时应及时更换。此外,监测泵的流量、扬程、温度及润滑情况;泵在发生故障时,应停泵,且参考故障排除表进行维修。
5、泵的停车
停车前应先关压力表旋塞,慢慢关闭出口闸阀,待出口阀门关闭完毕后再停电机,当泵停稳后在关闭泵的吸入阀。
6、泵的维修
为了保持泵高效稳定的工作状态,泵必须经常维修,维修的项目和每次维修的间隔时间取决泵的工作条件和泵的运行状况。定期检查泵的性能(如流扬程、振动等)而且要做记录,按这些记录数据去分析泵是否正常工作,是否需要维修或者确定要修的哪一部位。在一般条件下,如果坚持精密的测试记录定期的总结记录,那么,每隔几个月就可以得到泵是否需要维修的可靠资料。除在规定时间对泵监测外,下面的维护是经常的;
A、检查泵底座、泵、电机是否紧固,如果松动会引起泵的振动;
B、检查仪表、引线的状况,检查管路是否泄露或松动,或其他形式的损坏。如果需要应立即检修;
C、填料压盖不能压的过紧,否则会影响填料寿命;
D、轴承润滑油每工作1000小时更换一次。
